新能源行业制氮机

　　一、制氮机系统组成及工作原理

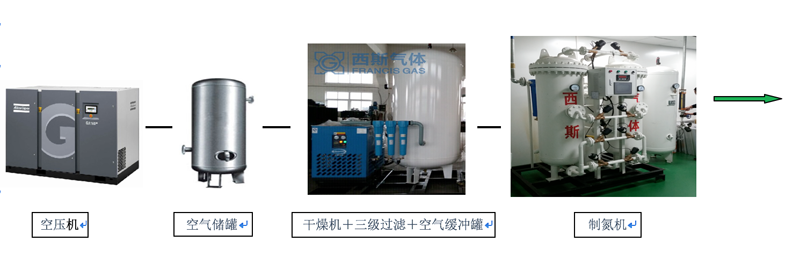

　　本系统是由一个以空气为原料，由空压机、空气缓冲罐、冷冻式干燥机、精密过滤器、变压吸附制氮机、氮气缓冲罐等设备组成的氮气制造系统。

　　空气压缩机是制氮系统所需压缩空气的来源。由空气压缩机输出的压缩空气先由冷冻式干燥机进行除油、除水处理，然后经空气缓冲罐缓冲后，由变压吸附制氮机制取纯度≥98%的氮气。

　　二、制氮机主要设备概述

　　1、压缩空气系统

　　空气压缩机提供变压吸附制氮机组所需的压缩空气。工艺要求该系统提供稳定的输出压力和足够的气量。本系统选用运转可靠，维护简单，低噪音，无基础运转的喷油螺杆式空压机。

　　2、冷冻式干燥机

　　为了达到氧、氮分离的目的，用于气体分离工艺的空气须经压缩和净化。从空气压缩机出来的压缩空气经粗过滤器过滤后，进入冷冻式干燥机，去除压缩空气中的水、油，使压缩空气达到含油<0.01ppm，颗粒<0.01um，常压露点<-20℃。
